01 產品介紹

PDE激光位移傳感器

蘭寶PDE系列，小型高精度位移測量傳感器，適用于鋰電、光伏、3C等多種行業。

這款產品具有小尺寸、高精度、多功能、操作簡便的優點，是各工位穩定測量的不二選擇。

02 產品特點

PDE產品特點

1. 超小尺寸，金屬外殼，堅實耐久；

2. 便捷的操作面板搭配直觀OLED數字顯示，可快速完成所有功能設定；

3. 細小的0.5mm直徑光斑，精確地測量極小物體；

4. 重復精度最小可達10um，實現高精度段差檢測；

5. 強大的功能設定，靈活的輸出方式；

6. 完整的屏蔽設計，抗干擾能力更強。

03 產品應用

PDE產品應用

1.主要行業：

3C，鋰電，機械自動化，智能裝配，光伏，半導體等

2.應用工位：

生產線實時監測，

平整度檢測，

零件厚度檢測，

堆高堆疊檢測，

石英舟托定位，

物料有無/定位檢測

……

04 產品參數

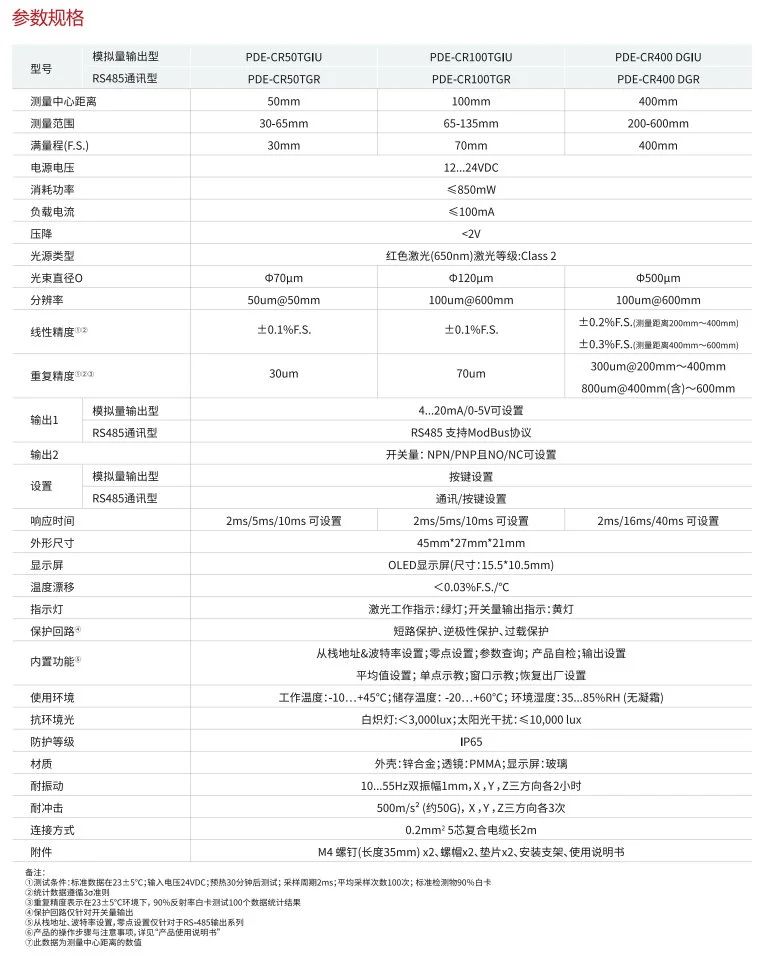

PDE參數規格

規格型號：

PDE-CR50TGIU    PDE-CR50TGR

PDE-CR100TGIU  PDE-CR100TGR

PDE-CR400TGIU  PDE-CR400TGR

注：歡迎致電蘭寶或訪問官網（www.shlanbao.cn）詳細了解PDE產品，并獲取電子版資料。

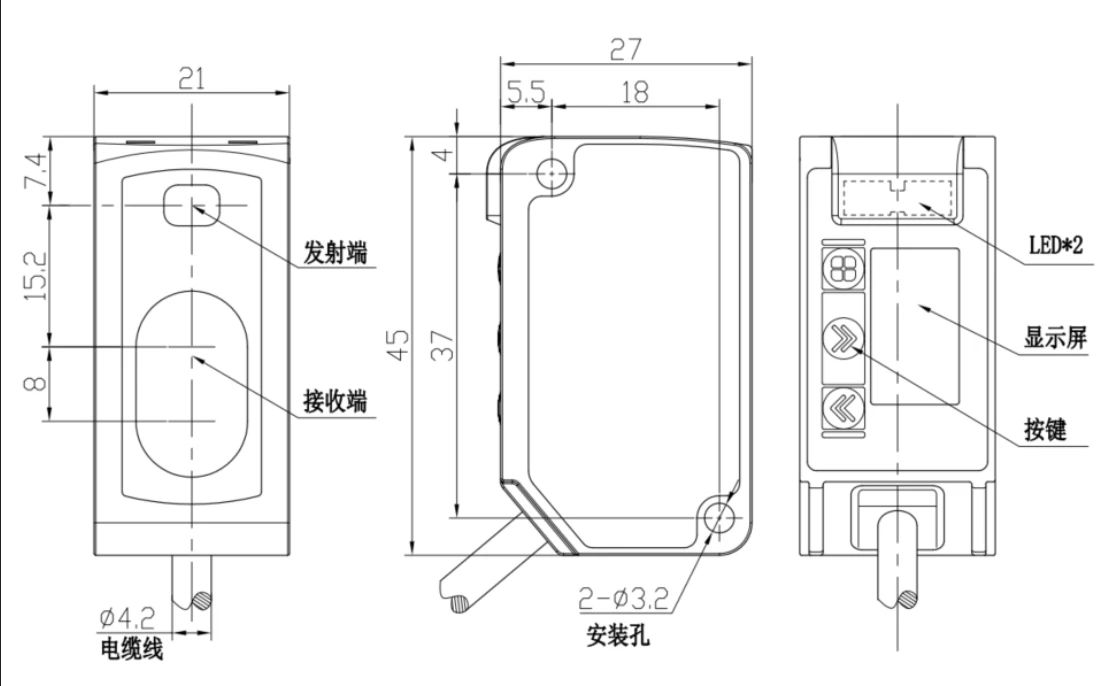

尺寸圖

注意事項

（1）檢測目標：

純透明材質無法測量；

物體表面油污，對精度有一定影響；

吸光材質高速移動測量有風險；

（2）請勿在日光直射場所，濕度高或易結露場所，含腐蝕性氣體場所，遭受嚴重振動或沖擊的場所。
